ZXP型系列耐腐蚀不锈钢自吸泵
一、ZXP型系列耐腐蚀不锈钢自吸泵产品简介
ZXP型自吸泵是根据国内外有关技术资料经吸收、消化、改进后研制而成的节能泵类产品。ZXP不锈钢自吸泵属 工业自吸泵，它具有结构紧凑、操作方便、运行平稳、维护容易、效率高、寿命长，并有较强的自吸能力等优点。管路不需安装底阀，工作前只需保证泵体内储有定量引液即可。因此简化了管路系统，又改善了劳动条件。
二、ZXP型系列耐腐蚀不锈钢自吸泵应用范围
1、不锈钢耐腐蚀自吸泵适用于城市环保、建筑、消防、化工、制药、印染、酿造、电力、电镀、造纸、设备冷却等。
2、耐腐蚀自吸泵装上摇臂式喷头，又可将水冲到空中后，散成细小雨滴进行喷雾，是农场、苗圃、果园、茶园的良好机具。
3、不锈钢自吸泵适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料介质粘度、含固量可达30%以下。不同液体可采用不同材质。分别于ht200、icr18nigti、ocr18nig、ocr17ni14m02、icr18ni12m02ti。
4、不锈钢自吸泵可和任何型号、规格的压滤机配套使用，将浆料送给压滤机进行压滤的最理想配套泵种。不锈钢自吸泵特点
三、ZXP型系列耐腐蚀不锈钢自吸泵结构简图
|
部件名称 |
序号 |
部件名称 |
|
1 |
进口接管 |
5 |
叶轮 |
2 |
进口单向阀 |
6 |
机械密封 |
3 |
出水接管 |
7 |
轴承座 |
4 |
泵体 |
8 |
泵轴 |

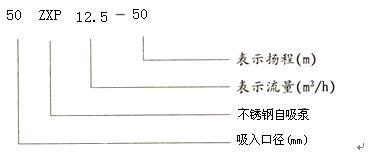

四、ZXP型系列耐腐蚀不锈钢自吸泵型号意义
五、ZXP型系列耐腐蚀不锈钢自吸泵性能参数表
型号 |
流量Q |
扬程
(m) |
吸程
(m) |
转速
(r/min) |
自吸性能
(min/5m) |
功率(Kw) |
(m 3 /h) |
(L/s) |
轴功率 |
电机功率 |
25ZXP3.2-20 |
3.2 |
0.9 |
20 |
6.5 |
2900 |
1.9 |
0.46 |
1.1 |
25ZXP3.2-32 |
3.2 |
0.9 |
32 |
6.5 |
2900 |
1.8 |
0.8 |
1.5 |
40ZXP6.3-20 |
6.3 |
1.8 |
20 |
6.5 |
2900 |
1.9 |
0.87 |
1.5 |
40ZXP10-40 |
10 |
2.8 |
40 |
6.5 |
2900 |
1.5 |
2.7 |
4 |
50ZXP15-12 |
15 |
4.2 |
12 |
6.5 |
2900 |
2.4 |
1.1 |
1.5 |
50ZXP18-20 |
18 |
5 |
20 |
6.5 |
2900 |
1.9 |
1.8 |
2.2 |
50ZXP12.5-32 |
12.5 |
3.5 |
32 |
6.5 |
2900 |
1.5 |
2.1 |
3 |
50ZXP20-30 |
20 |
5.6 |
30 |
6.5 |
2900 |
1.5 |
2.6 |
4 |
50ZXP14-35 |
14 |
3.9 |
35 |
6.5 |
2900 |
1.5 |
2.7 |
4 |
50ZXP10-40 |
10 |
2.8 |
40 |
6.5 |
2900 |
1.5 |
2.7 |
4 |
50ZXP12.5-50 |
12.5 |
3.5 |
50 |
6.5 |
2900 |
1.4 |
4.3 |
5.5 |
50ZXP15-60 |
15 |
4.2 |
60 |
6.5 |
2900 |
1.3 |
6.2 |
7.5 |
50ZXP20-7.5 |
20 |
5.6 |
7.5 |
6.5 |
2900 |
1.3 |
9.8 |
11 |
65ZXP30-15 |
30 |
8.3 |
15 |
6.5 |
2900 |
2 |
1.9 |
3 |
65ZXP25-32 |
25 |
6.9 |
32 |
6 |
2900 |
1.5 |
4.4 |
5.5 |
80ZXP35-13 |
35 |
9.7 |
13 |
6 |
2900 |
3.4 |
1.9 |
3 |
80ZXP43-17 |
43 |
12 |
17 |
6 |
2900 |
1.8 |
3.1 |
4 |
80ZXP40-22 |
40 |
11.1 |
22 |
6 |
2900 |
1.9 |
4.4 |
5.5 |
80ZXP50-25 |
50 |
13.9 |
25 |
6 |
2900 |
1.5 |
5.2 |
7.5 |
80ZXP50-32 |
50 |
13.9 |
32 |
6 |
2900 |
1.5 |
6.8 |
7.5 |
80ZXP60-55 |
60 |
16.7 |
55 |
6 |
2900 |
1.5 |
15 |
18.5 |
80ZXP60-70 |
60 |
16.7 |
70 |
6 |
2900 |
1.2 |
20.1 |
22 |
100ZXP100-20 |
100 |
27.8 |
20 |
6 |
2900 |
1.8 |
7.8 |
11 |
100ZXP100-40 |
100 |
27.8 |
40 |
6 |
2900 |
1.8 |
16.3 |
22 |
100ZXP100-65 |
100 |
27.8 |
65 |
6 |
2900 |
1.8 |
27.7 |
30 |
100ZXP70-75 |
70 |
19.4 |
75 |
6 |
2900 |
1.8 |
24.3 |
30 |
150ZXP170-55 |
170 |
47.2 |
55 |
5 |
2900 |
1.8 |
39.2 |
45 |
150ZXP170-65 |
170 |
47.2 |
65 |
5 |
2900 |
1.3 |
46.3 |
55 |
150ZXP160-80 |
160 |
44.4 |
80 |
5 |
2900 |
1.2 |
53.6 |
55 |
200ZXP400-32 |
400 |
111.1 |
32 |
5 |
1450 |
2 |
52.1 |
55 |
200ZXP280-63 |
280 |
77.8 |
63 |
5 |
1450 |
1.5 |
73.9 |
90 |
200ZXP350-65 |
350 |
97.2 |
65 |
5 |
1450 |
1.5 |
97.2 |
110 |
250ZXP550-32 |
550 |
152.8 |
32 |
5 |
1450 |
2 |
72.3 |
75 |
250ZXP400-50 |
400 |
111.1 |
50 |
5 |
1450 |
2 |
80 |
90 |
250ZXP450-55 |
450 |
125 |
55 |
5 |
1450 |
2 |
102.1 |
110 |
250ZXP400-75 |
400 |
111.1 |
75 |
5 |
1450 |
1.5 |
125.6 |
132 |
300ZXP600-32 |
600 |
166.7 |
32 |
5 |
1450 |
2 |
79.2 |
90 |
300ZXP500-50 |
500 |
138.9 |
50 |
5 |
1450 |
2 |
104.6 |
110 |
300ZXP550-55 |
550 |
152.8 |
55 |
5 |
1450 |
2 |
117.6 |
132 |
六、ZXP型系列耐腐蚀不锈钢自吸泵适应范围
流 量：3.2～550m3/h
扬 程：12～80m
电机功率：0.75～132kw
口 径：25～300mm
吸 程：5～6.5m
七、ZXP型系列耐腐蚀不锈钢自吸泵故障原因及解决方法
自吸泵故障现象 |
自吸泵故障原因分析 |
自吸泵故障排除方法 |
自吸泵不出水 |
1.泵壳内未加储液或储液不足
2.吸入管路漏气
3.转速太低
4.吸程太高或吸入管路过长
5.机械密封泄漏量过大
6.吸入管路气体不能从出口排出 |
1.加足储液
2.检查并排除漏气现象
3.调整转速
4.降低吸程或缩短吸入管路
5.修复或更换
6.使之排出 |
自吸泵杂音和振动较大 |
1.底脚不稳
2.泵轴弯曲
3.汽蚀现象
4.轴承磨损严重
5.进口管路内有杂物
6.泵与电动机两者主轴不同心 |
1.加固
2.更换或校正
3.调整工况
4.更换
5.清除杂物
6.调整同轴度 |
自吸泵出水量不足 |
1.叶轮流道与吸入管被堵塞
2.叶轮或叶轮密封磨损严重
3.功率不足或转速太低 |
1.排除堵塞物
2.更换口环
3.加足功率、调至额定转速 |
自吸泵轴功率消耗过大 |
1.流量过大
2.转速太高
3.泵轴弯曲或叶轮卡碰
4.泵内流道堵塞或被卡住 |
|
1.升高出口压力
2.适当降低
3.更换或校正
4.排队堵塞物 |
ZXP型系列耐腐蚀不锈钢自吸泵订购需知：
一、如您需要订购ZXP型系列耐腐蚀不锈钢自吸泵;
需确定：
1、ZXP型系列耐腐蚀不锈钢自吸泵流量、扬程、自吸高度
2、ZXP型系列耐腐蚀不锈钢自吸泵配套功率、工作电压
3、ZXP型系列耐腐蚀不锈钢自吸泵进出口径
4、ZXP型系列耐腐蚀不锈钢自吸泵;过流介质 以便我们技术人员为您准确选择。
二、若已由设计单位已选好ZXP型系列耐腐蚀不锈钢自吸泵;产品型号，则直接根据所选型号与上海万经泵业制造有限公司联系。
三、若在ZXP型系列耐腐蚀不锈钢自吸泵选型过程中存在疑问，欢迎联系我们的在线客服，为您提供满意的服务
